Crosby Schäkel geschweift mit Mutter und Splint - G-2130

More Information
Artikelcode	MET-901003-7613
Splintschäkeln Dauerhafte Anwendungen Wichtig: immer den Splint verwenden

auf Lager

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Beschreibung

Crosby Schäkel geschweift mit Mutter und Splint - G-2130

Der Schäkel ist Bestandteil einer Hebekette. Sie werden auch als Schäkelhaken oder Malotte bezeichnet.

Sie können zwischen Schraubbolzenschäkeln und Splintschäkeln (Muter und Splint) wählen. Dieser Schäkel ist ein Splintschäkel und ist ideal für dauerhafte Anwendungen geeignet. Die Verwendung des Splints ist unerlässlich, da er verhindert, dass der Bolzen aus dem Schäkel herausrutscht (z. B. bei Ladungen in Bewegung und bei Vibrationen).

Schauen Sie sich das Video für weitere Erklärungen an.

Dieses Produkt erfüllt die höchsten Qualitäts- und Sicherheitsanforderungen.

Haben Sie Fragen? Dann kontaktieren Sie uns ganz unverbindlich.

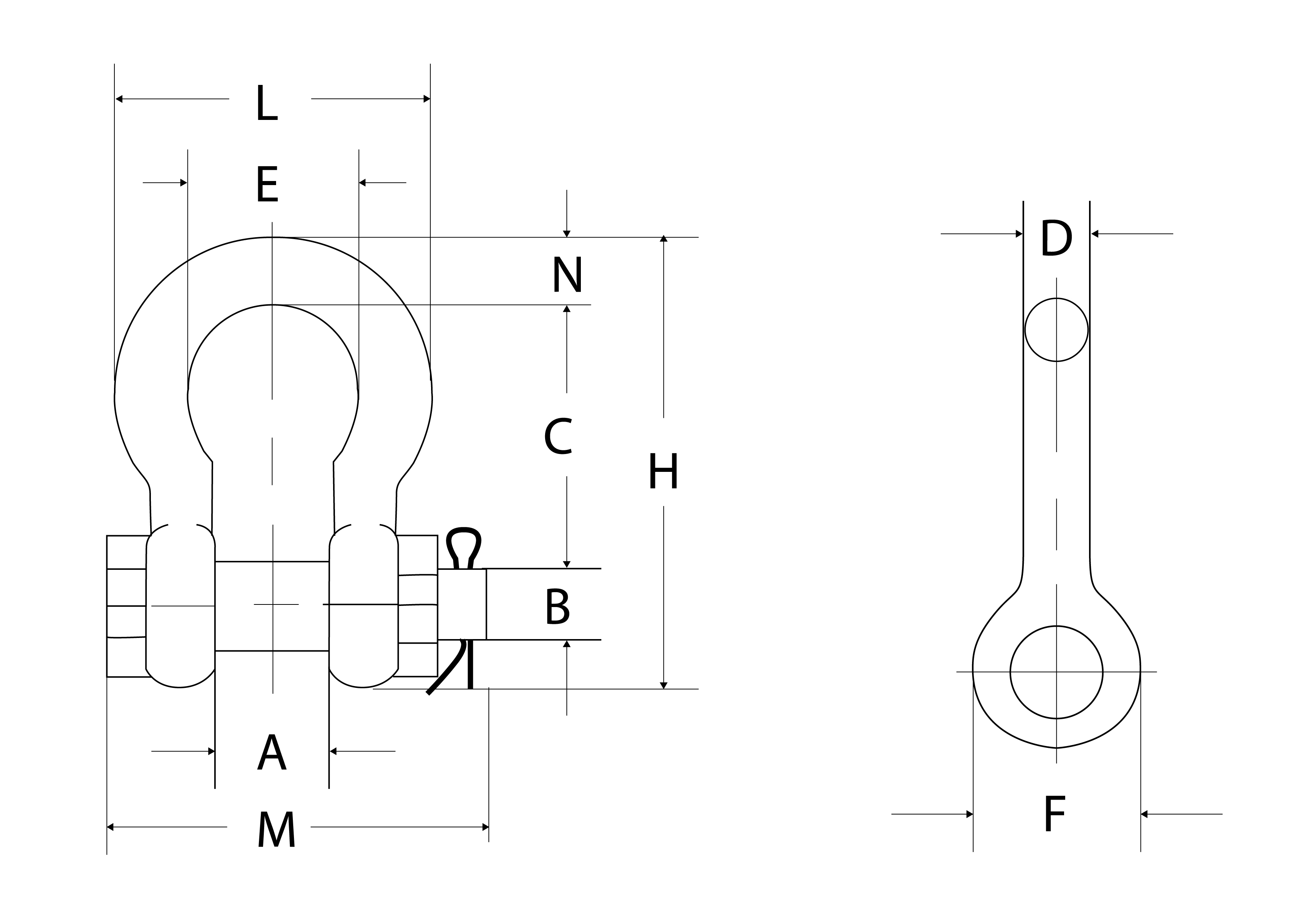

Nenngröße (Zoll)	Maximale Tragfähigkeit (daN)	Gewicht (kg)	Maße (mm)										Toleranz (+/-)
Nenngröße (Zoll)	Maximale Tragfähigkeit (daN)	Gewicht (kg)	A	B	C	D	E	F	H	L	M	N	C	A
3/16	330	0,03	9,65	6,35	22,4	4,85	15,2	14,2	37,3	24,9	32,8	4,85	1,5	1,5
1/4	500	0,05	11,9	7,85	28,7	6,35	19,8	15,5	46,7	32,5	39,6	6,35	1,5	1,5
5/16	750	0,10	13,5	9,65	31	7,85	21,3	19,1	53	37,3	46,2	7,85	1,5	1,5
3/8	1 000	0,15	16,8	11,2	36,6	9,65	26,2	23,1	63	45,2	55,1	9,65	3,3	1,5
7/16	1 500	0,22	19,1	12,7	42,9	11,2	29,5	26,9	74	51,5	63,8	11,2	3,3	1,5
1/2	2 000	0,36	20,6	16	47,8	12,7	33,3	30,2	83,5	58,5	77,1	12,7	3,3	1,5
5/8	3 250	0,62	26,9	19,1	60,5	16,0	42,9	38,1	106	74,5	90,4	17,5	3,3	1,5
3/4	4 750	1,23	31,8	22,4	71,5	19,1	51	46	126	89	105	20,6	6,35	1,5
7/8	6 500	1,79	36,6	25,4	84	22,4	58	53	148	102	122	24,6	6,35	1,5
1	8 500	2,28	42,9	28,7	95,5	25,4	68,5	60,5	167	119	137	26,9	6,35	1,5
1-1/8	9 500	3,75	46	31,8	108	28,7	74	68,5	190	131	150	31,8	6,35	1,5
1-1/4	12 000	5,31	51,5	35,1	119	31,8	82,5	76	210	146	170	35,1	6,35	1,5
1-3/8	13 500	7,18	57	38,1	133	35,1	92	84	233	162	183	38,1	6,35	3,3
1-1/2	17 000	8,62	60,5	41,4	146	38,1	98,5	92	254	175	196	41,1	6,35	3,3
1-3/4	25 000	15,4	73	51	178	44,5	127	106	313	225	246	57	6,35	3,3
2	35 000	23,7	82,5	57	197	51	146	122	348	253	275	61	6,35	3,3
2-1/2	55 000	44,6	105	70	267	66,5	184	145	453	327	345	79,5	6,35	6,35
3	85 000	70	127	82,5	330	76	200	165	546	365	384	92	6,35	6,35
3-1/2	120 000	120	133	95,5	372	92	229	203	626	419	432	105	6,35	6,35
4	150 000	153	140	108	368	104	254	229	653	468	451	116	6,35	6,35
