Schäkel geschweift mit Mutter und Splint - Typ Standard

Ab 1,79 € 1,50 €
auf Lager
More Information
ArtikelcodeMET-901009-7619
ZertifikatDIN13889, DIN82101
auf Lager
Beschreibung

Geschweifter Schäkel - Splintschäkel - Standard

Der Schäkel ist Bestandteil einer Hebekette. Sie werden auch als Schäkelhaken oder Malotte bezeichnet.

Sie können zwischen Schraubbolzenschäkeln und Splintschäkeln (Muter und Splint) wählen. Dieser Schäkel ist ein Splintschäkel und ist ideal für dauerhafte Anwendungen geeignet. Die Verwendung des Splints ist unerlässlich, da er verhindert, dass der Bolzen aus dem Schäkel herausrutscht (z. B. bei Ladungen in Bewegung und bei Vibrationen).

Schauen Sie sich das Video für weitere Erklärungen an.

Dieses Produkt erfüllt die höchsten Qualitäts- und Sicherheitsanforderungen.

Haben Sie Fragen? Dann kontaktieren Sie uns ganz unverbindlich.









Nenngröße

(Zoll)

Maximale Tragfähigkeit

(daN)



Gewicht

(kg)

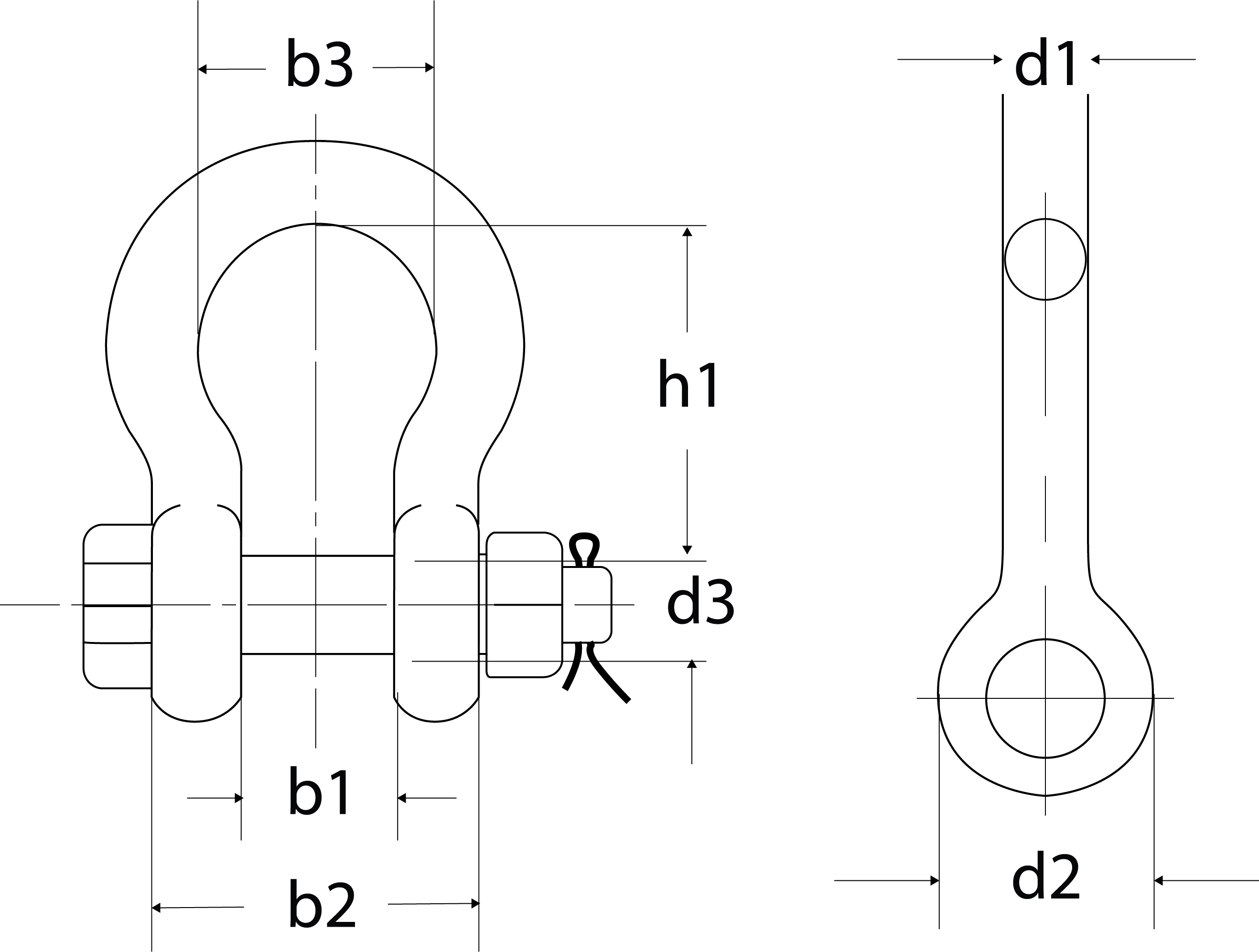

Maße (mm)
b1 b2 b3 d1 d3 d4 h1
1/4 500 0,07 12 26 19 6 17 8 28
5/16 750 0,10 13 29 21 8 21 10 31
3/8 1 000 0,15 16 36 24 10 26 12 36
7/16 1 500 0,21 18 40 27 11 28 14 42
1/2 2 000 0,34 21 47 30 13 30 16 48
5/8 3 250 0,68 27 59 38 16 42 19 60
3/4 4 750 1,11 32 70 45 19 48 22 71
7/8 6 500 1,66 36 80 51 22 57 25 84
1 8 500 2,35 43 93 59 28 62 28 95
1-1/8 9 500 3,22 46 104 67 29 69 32 109
1-1/4 12 000 4,98 52 116 73 32 78 35 119
1-3/8 13 500 6,36 57 127 83 35 86 38 133
1-1/2 17 000 8,14 60 136 85 38 94 42 146
1-3/4 25 000 14,29 73 161 114 44 112 50 178
2 35 000 20,1 83 185 133 51 127 55 197
2-1/2 55 000 43,6 105 232 171 62 152 70 267
3 85 000 66,98 127 309 200 76 200 85 330
3-1/2 120 000 103 133 323 232 92 203 95 372
4 150 000 141 140 340 250 100 228 107 368
