Crosby Schäkel gerade mit Schraubverschluss - G-210

More Information
Artikelcode	MET-901002-7624

auf Lager

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Beschreibung

Crosby Schäkel gerade mit Schraubverschluss - G-210

Der rote Pin® steht für hervorragende Crosby-Qualität!

WLL (Working Load Limit) und Güteklasse 6 sind auf jedem Befestigungselement angegeben.

Zugelassen für den Einsatz bei -40°C bis 204°C.

Erfüllt alle Anforderungen der ASME B30.26.

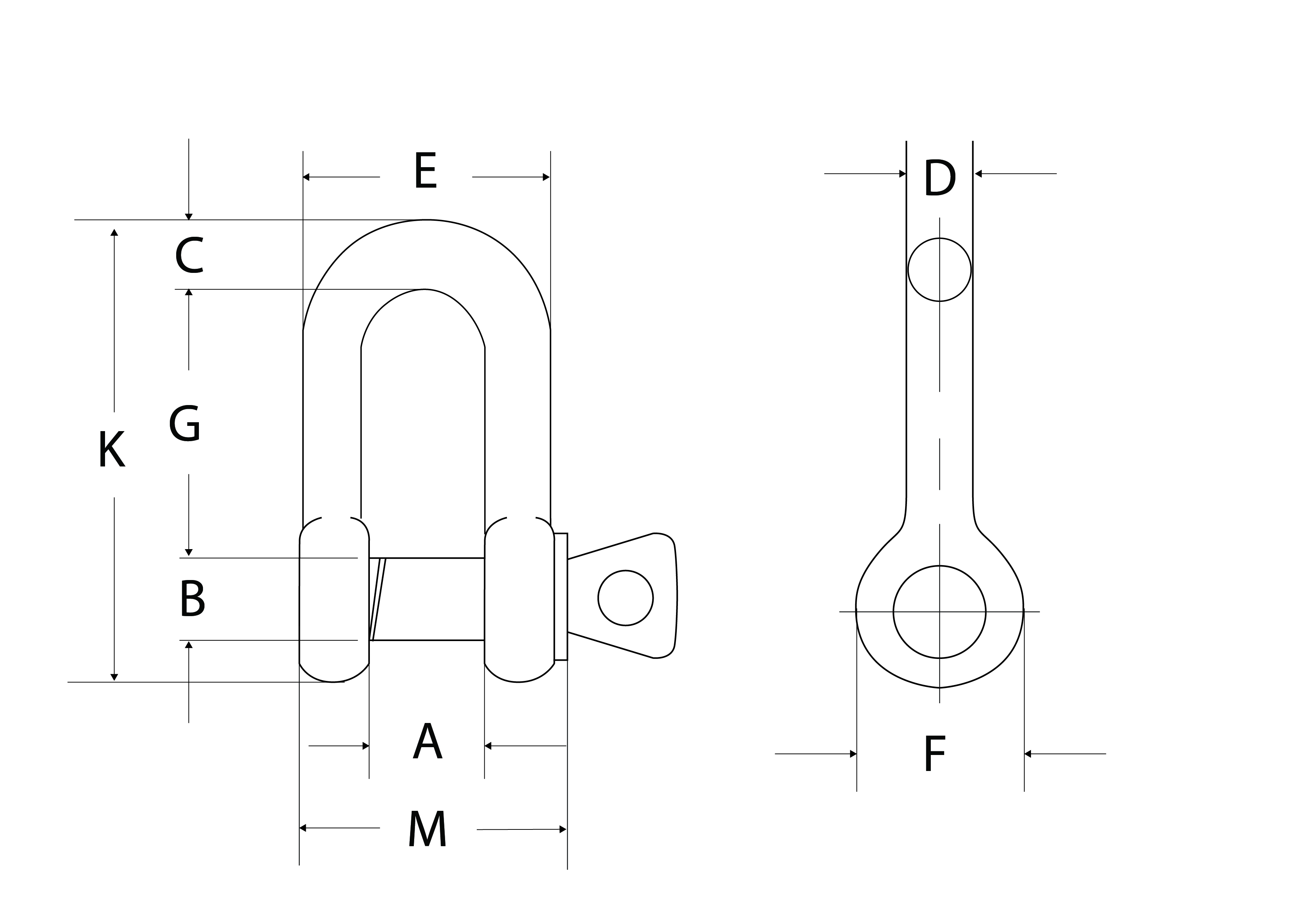

Nenngröße (Zoll)	Maximale Tragfähigkeit (daN)	Gewicht (kg)	Maße (mm)										Toleranz (+/-)
Nenngröße (Zoll)	Maximale Tragfähigkeit (daN)	Gewicht (kg)	A	B	C	D	E	F	G	K	L	M	G	A
1/4	500	0,05	11,9	7,85	6,35	6,35	24,6	15,5	22,4	40,4	4,85	35,1	1,5	1,5
5/16	750	0,08	13,5	9,65	7,85	7,85	29,5	19,1	26,2	48,5	5,60	42,2	1,5	1,5
3/8	1 000	0,13	16,8	11,2	9,65	9,65	35,8	23,1	31,8	58,5	6,35	51,5	3,3	1,5
7/16	1 500	0,2	19,1	12,7	11,2	11,2	41,4	26,9	36,6	67,5	7,85	60,5	3,3	1,5
1/2	2 000	0,27	20,6	16	12,7	12,7	46	30,2	41,4	77	9,65	68,5	3,3	1,5
5/8	3 250	0,57	26,9	19,1	15,7	16	58,5	38,1	51	95,5	11,2	85	3,3	1,5
3/4	4 750	1,20	31,8	22,4	20,6	19,1	70	46	60,5	115	12,7	101	6,35	1,5
7/8	6 500	1,43	36,6	25,4	24,6	22,4	81	53	71,5	135	12,7	114	6,35	1,5
1	8 500	2,15	42,9	28,7	25,4	25,4	93,5	60,5	81	151	14,2	129	6,35	1,5
1-1/8	9 500	3,06	46	31,8	31,8	28,7	103	68,5	91	172	16	142	6,35	1,5
1-1/4	12 000	4,11	51,5	35,1	35,1	31,8	115	76	100	191	17,5	156	6,35	3,3
1-3/8	13 500	5,28	57	38,1	38,1	35,1	127	84	111	210	19,1	174	6,35	3,3
1-1/2	17 000	7,23	60,5	41,4	41,1	38,1	137	92	122	230	20,6	187	6,35	3,3
1-3/4	25 000	12,1	73	51	54	44,5	162	106	146	279	25,4	231	6,35	3,3
2	35 000	19,2	82,5	57	60	51	184	122	172	312	31	263	6,35	3,3
2-1/2	55 000	32,5	105	70	66,5	66,5	238	145	203	377	35,1	330	6,35	6,35
