Crosby Schäkel Schraubverschluss Typ G-209

More Information
Artikelcode	MET-901001-7612
Material Rahmen + Schraube	Premiumstahl, Stärkeklasse 6
Norm	US Fed. Spec. RR-C-271
Schraubbolzenschäkel Temporäre Anwendungen (Transportieren von Ladungen) Schrauben Sie den Bolzen gut fest.

auf Lager

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Beschreibung

Crosby Schäkel Schraubverschluss Typ G-209

Der Schäkel ist Bestandteil einer Hebekette. Sie werden auch als Schäkelhaken oder Malotte bezeichnet.

Sie können zwischen Schraubbolzenschäkeln und Splintschäkeln (Muter und Splint) wählen. Dieser Schäkel ist ein Schraubbolzen ist ideal für temporäre Anwendungen, z. B. zum Transportieren einer Ladung. Schrauben Sie den Bolzen vor dem Heben gut fest.

Dieses Produkt erfüllt die höchsten Qualitäts- und Sicherheitsanforderungen.

Haben Sie Fragen? Dann kontaktieren Sie uns ganz unverbindlich.

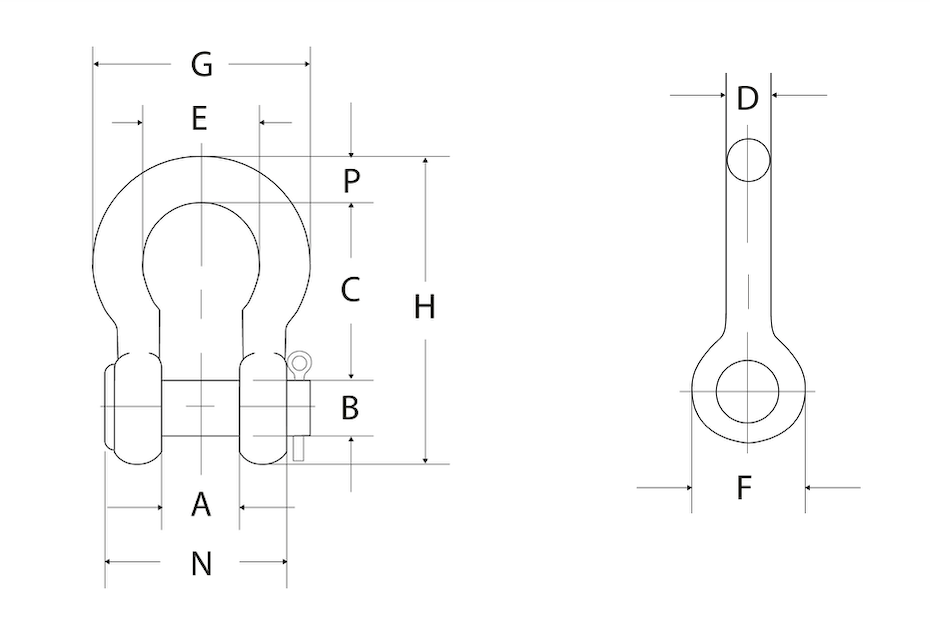

Maximale Arbeitslast WLL (daN)	Gewicht (kg)	Abmessungen (mm)
Maximale Arbeitslast WLL (daN)	Gewicht (kg)	A	B	C	D	E	F	G	H	L	M	P
330	0,03	9,65^*	6	22,4^*	5	15	14	25	37	4	28	5
500	0,05	11,9^*	8	28,7^*	6	20	15	32	47	5	35	6
750	0,09	13,5^*	9	31^**	8	21	19	37	53	6	42	8
1 000	0,14	16,8^*	11	36,6^**	10	26	23	45	63	6	51	10
1 500	0,17	19,1^*	13	42,9^**	11	29	27	51	74	8	60	11
2 000	0,33	20,6*	16	47,8**	13	33	30	58	83	10	68	13
3 250	0,62	26,9^*	19	60,5^***	16	43	38	74	106	11	85	17
4 750	1,07	31,8^*	22	71,5^***	19	51	46	89	126	13	101	21
6 500	1,64	36,6^*	25	84^***	22	58	53	102	148	13	114	25
8 500	2,28	42,9^*	29	95^***	25	68	60	119	167	14	129	27
9 500	3,36	46^*	32	108^***	29	74	68	131	190	16	142	32
12 000	4,31	51,5^*	35	119^***	33	82	76	146	210	17	156	35
13 500	6,14	57^**	38	133^***	36	92	84	162	233	19	174	38
17 000	7,8	60,5^**	41	146^***	39	98	92	175	254	21	187	41
25 000	12,6	73^**	51	178^***	47	127	106	225	313	25	231	57
35 000	20,4	82,5^**	57	197^***	53	146	122	253	348	31	263	61
55 000	38,9	105^***	70	267^***	69	184	145	327	453	35	330	79

* Geringfügige Maßabweichungen bis zu 1,5 mm möglich.
** Geringfügige Maßabweichungen bis zu 3,3 mm möglich.
*** Geringfügige Maßabweichungen bis zu 6,35 mm möglich.
